闡述電動葫蘆的基本構造
編輯：凌鷹起重機械
瀏覽：2784
添加時間：2020-03-21 10:49:34

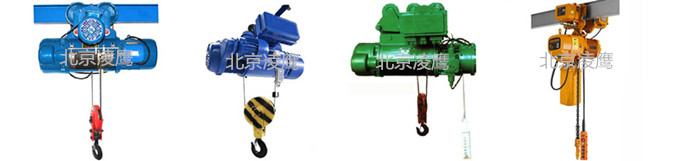

電動葫蘆的組成部分有：電機、傳動機構、卷筒和鏈輪。以電機和卷筒相互位置不同大致可分為四種類型：
1、電機軸線垂直于卷筒軸線的電動葫蘆采用渦輪傳動裝置，寬度方面尺寸大，結構笨重，機械效率低，加工較困難。目前已沒有廠家生產這種結構型式的產品了。
2、電動機軸線平衡于卷筒軸線的電動葫蘆，其優點為高度與長度尺寸小。其缺點為寬度尺寸大，分組性、制造與裝配負責，彎道轉彎半徑大。
3、電機裝在卷筒里面的電動葫蘆，其優點為長度尺寸小，結構緊湊，其主要缺點為電機散熱條件差，分組性差，檢查、安裝、維護電機不便，供電裝置復雜。
4、電機裝在卷筒外面的電動葫蘆，其優點為分組性好、通用化程度高、改變起升高度容易、安裝檢修方便，其缺點為：長度尺寸大。
電動葫蘆是由兩個機構和一個系統組成。“兩個機構”是提升機構和運行機構，“一個系統”是電氣控制系統。提升機構又稱葫蘆本體，由四個裝置組成：驅動裝置——電動機，傳動裝置一減速器，制動裝置——制動器，取物裝置——吊鉤滑輪組、卷筒、鋼絲繩等。運行機構又稱為運行小車，由四個裝置組成：驅動裝置——電動機，傳動裝置 一減速器，制動裝置——制動器，車輪裝置——車輪。電氣控制系統包括電源引入器、控制電動機正反轉的磁力啟動器、起升限位開關、手動按鈕開關等。
?
?
?
