編輯：凌鷹起重機械   瀏覽：1568   添加時間：2021-10-14 10:46:07

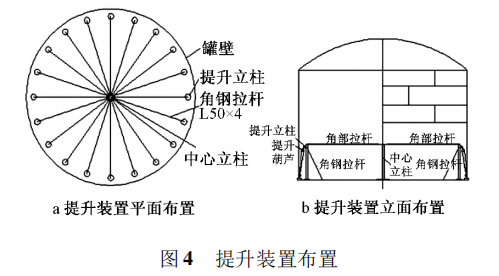

電動葫蘆提升倒裝法的施工裝置主要由電動葫蘆、中心立柱、膨脹圈、斜撐以及調節裝置等組成，提升裝置如圖4所示。在儲罐內部距罐壁500mm左右的同心圓上均布20個10t倒鏈，提升電動葫蘆固定在倒裝立柱上。倒裝立柱用159*8鋼管制成，高3.2m，立柱上端吊耳、底座及筋板均用16mm鋼板制作而成。在立柱3/4高度位置3個方向安裝3根斜撐。斜撐之間的夾角及斜撐與罐底的夾角均以450為宜，罐中心安裝1根中心立柱，用于把每個提升立柱連在一起，形成一個整體。

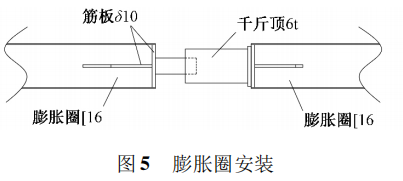

膨脹圈采用16滾弧制成，根據罐體周長分若干節制作，本工程分為4等分。膨脹圈安裝時，在膨脹圈4等分位置處用4個16t千斤頂將膨脹圈頂緊，使其緊貼在罐壁上，通過龍門卡具將膨脹圈與罐壁固定成一體，龍門卡具沿著膨脹圈每隔1m設置1個。膨脹圈用千斤頂頂緊的4個位置應避開倒裝立柱。膨脹圈制作成型后的曲率應和管內壁的曲率一致，膨脹圈安裝如圖5所示。

?

?
