分析手拉葫蘆多行鏈葫蘆常用的鏈條排法

編輯:凌鷹起重機械   瀏覽:4810   添加時間:2015-06-08 14:12:17

手拉葫蘆的鏈條行數根據其噸位是有不同的,那么怎樣手拉葫蘆的鏈條排法是怎樣的?下面北京凌鷹為您做詳細的指導

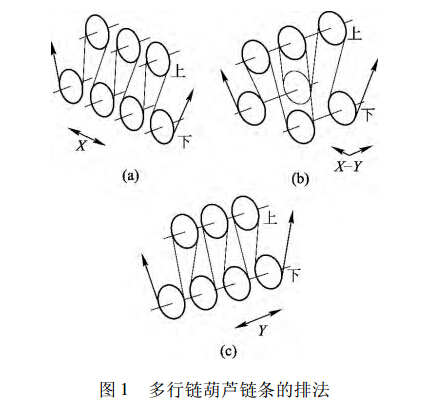

圖1為多行鏈葫蘆鏈條的幾種常見排法:

1)游輪軸相互平行,鏈條無扭曲,受力良好,X方向鏈條有一個傾斜角度,此種排法由于葫蘆空間過大較少采用;

2) X-Y復合式排列,鏈條交錯多扭曲嚴重,但焊接式鉤架比較結實;

3) 同軸式結構,結構緊湊,組裝方便,鏈條Y方向有一個扭曲,適合鏈條行數較多場合

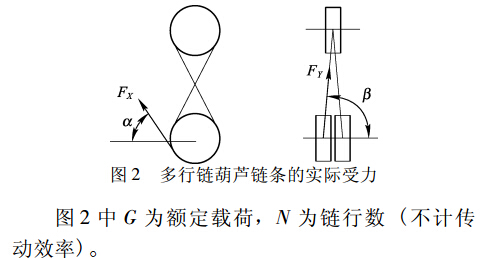

圖1可見,不同的排列方式葫蘆主機與上下鉤架的相對位置不同,從而導致多行鏈葫蘆鏈條在X Y方向存在不同程度的傾斜,因此,鏈條的實際受力比單行鏈垂直時的受力要大,見圖2。由于葫蘆主機布置在上鉤架兩端在X方向與主機相連的主動鏈傾斜角度為大,Y方向傾斜角度也增大鏈條受力并影響嚙合質量,應取α(β)較大的角度作為鏈條大受力的驗算依據圖2中G為額定載荷,N為鏈行數( 不計傳動效率)

圖1
