高揚程電動葫蘆的傳動原理及特點
編輯：凌鷹起重機械
瀏覽：3365
添加時間：2017-06-15 09:07:45
高揚程電動葫蘆在結構的設計上要求更加的嚴格，因其結構的合理性，直接影響到電動葫蘆操作的方便性和安全性。高揚程電動葫蘆的傳動原理及特點如下：

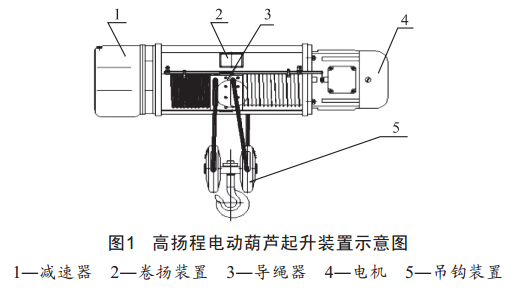

高揚程電動葫蘆起升裝置的傳動原理如下：電機工作，將運動傳遞給減速器，減速器帶動卷筒轉動，從而帶動兩層鋼絲繩同時同向分層纏繞，鋼絲繩通過吊鉤裝置帶動重物上升，纏繞過程中，導繩螺母內表面有兩級階梯繩槽，第一級階梯繩槽負責第一層鋼絲繩的導繩，第二級階梯繩槽負責第二層鋼絲繩的導繩，這樣兩層鋼絲繩同時分層纏繞時不會亂繩。兩層鋼絲繩均穿過導繩裝置上的出繩槽，出繩槽之間的距離保證了兩層鋼絲繩出繩時沿卷筒軸向的距離，使得第二層鋼絲繩在纏繞過程中不至于亂扣。卷筒反向轉動，則鋼絲繩通過吊鉤裝置帶動重物下降。
高揚程電動葫蘆起升裝置經優化后結構具有以下優點：
該優化后的結構可以實現兩層鋼絲繩同時分層纏繞，提高了升降效率。
起升裝置中兩層鋼絲繩分層同時同向纏繞，改變了原有鋼絲繩同時反向纏繞的方式，減小了鋼絲繩的摩擦力，延長了鋼絲繩的壽命，可以用于工作較頻繁的工況。
這種鋼絲繩分層同時同向雙層纏繞的方式在制作過程中只需在卷筒上加焊一個凸彎板，不涉及負責的制作工藝。
該結構中導繩螺母采用了兩級階梯結構來完成兩層鋼絲繩同時分層纏繞的任務，該結構也為研究多級分層纏繞的可行性奠定了基礎。
