MODEL型號

DLER 10-04

DLER 1/DLER2

DLER3

DLER4

Maximum load 最大載荷(≤6m/h)

11.5t

Rated load(Ton) 額定載荷(≤6m/h)

10t

Lifting speed(m/min)起升速度

單速2.7

雙速0.8/2.7

變頻0.4~2.7

Lifting motor Power(kw)起升電機功率

單速3x2

雙速1.1/3x2

變頻3x2

Lifting motor speed(r/min)起升電機轉速

單速1440

雙速430/1440

變頻200~1440

Running speed(m/min)運行速度

單速11

雙速3.6/11

變頻1.5~12

Running motor speed(r/min)運行電機轉速

單速1440

雙速430/1440

變頻200~1440

Running motor Power(kw)運行電機功率

單速0.75

雙速0.3/0.75

變頻0.75

Motor insulation class 電機絕緣等級

F

Frequency(Hz)頻率

50

Power Supply 工作電壓

Ac 380V ?L1 ?L2 ?L3 〧

Control Volatage 控制電壓

AC36V

NO.of Load Chain鏈條回數

3

Spec.of Load Chain 鏈條規格

11.2x34

Working level 工作級別

M5

I-Beam（mm）工字鋼底面

100-178

?

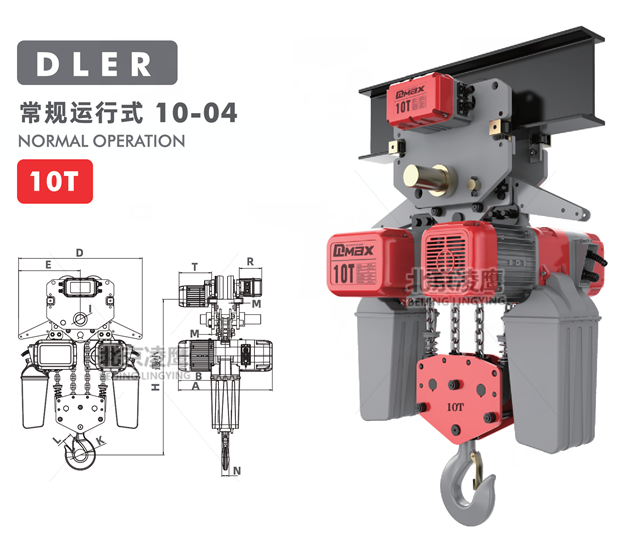

長度（mm）

H

1045

A

700

B

350

D

920

E

460

I

70

M

39

N

48

K

85

L

80

T

242

R

167
